히트 파이프 제습 운전

히트 파이프 제습 열 교환기 설치

3Row14Fin 히트 파이프 설치 구성도 [15,600CMH ]

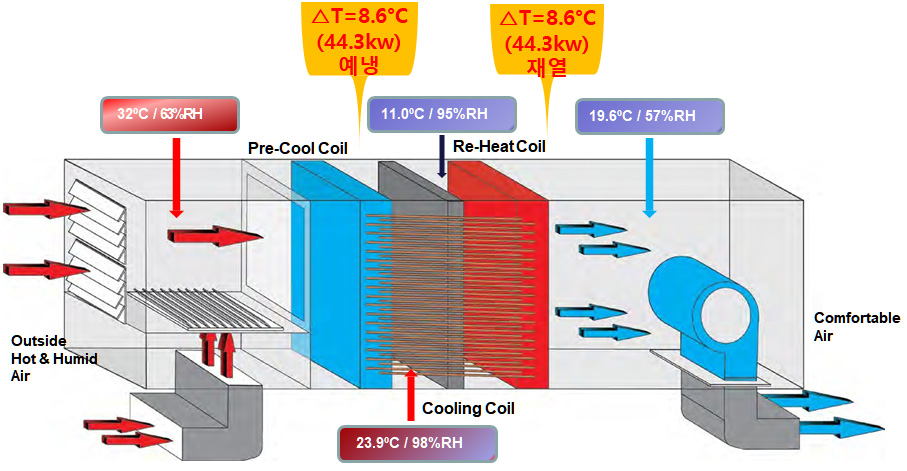

히트파이프 제습 운전

Heat Pipe AHU 응용 사례
  • DX 혹은 냉수 코일에 삽입 설치 한다.
  • 32°C 63%RH O.A 공기가 Wrap – Around Heat Pipe 히트 파이프를 통과하여 R-134A냉매가 증발 하며 8.6°C를 감온 시킨다.
    (Pre-Cooling 역할)-44.3kw
  • 건조기 목표 습도 이하로 제습 하기 위해 냉수 온도를 노점온도 11.0°C 이하로 공급 하면 SA 목표 절대 습도 0.00823kg/kg 이하로 냉각 제습이 실시 된다.
  • 증발된 냉매가 히트 파이프 후단으로 이동하여 노점온도 차가운 공기와 만나 응축하며 8.6°C를 승온 시킨다.
    (Re-Heating 역할)-44.3kw
  • 예냉 44.3kw, 재열 44.3kw
    44.3kw + 44.3kw = 88.6kw 만큼의 LNG 및 전기 에너지를 절감 한다.
