히트 파이프 Heat Recovery 운전

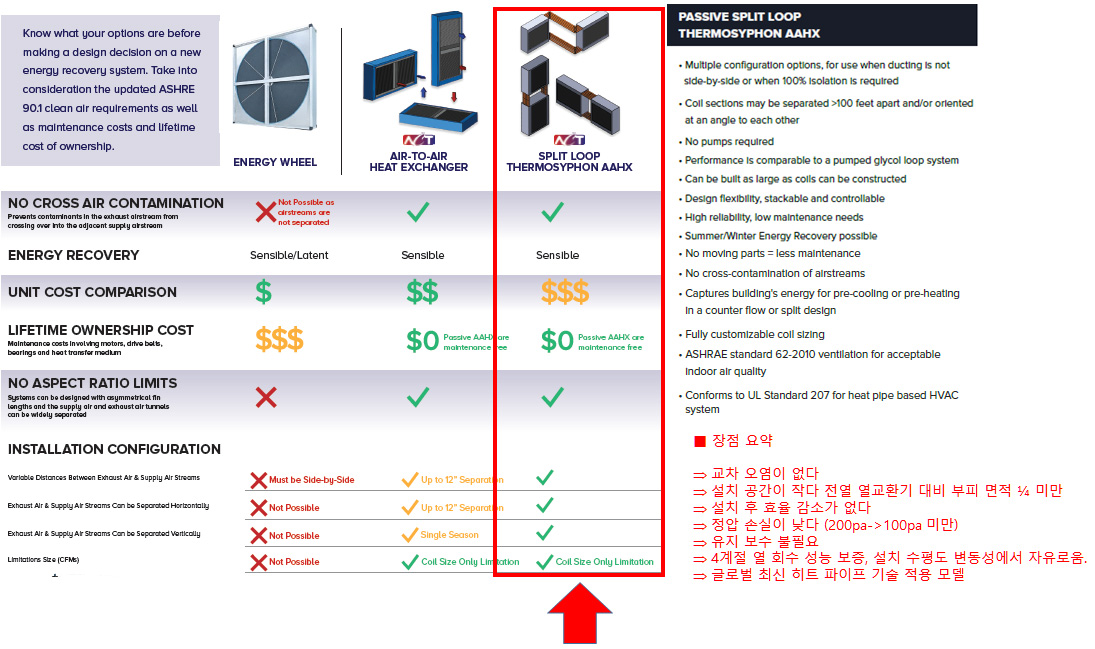

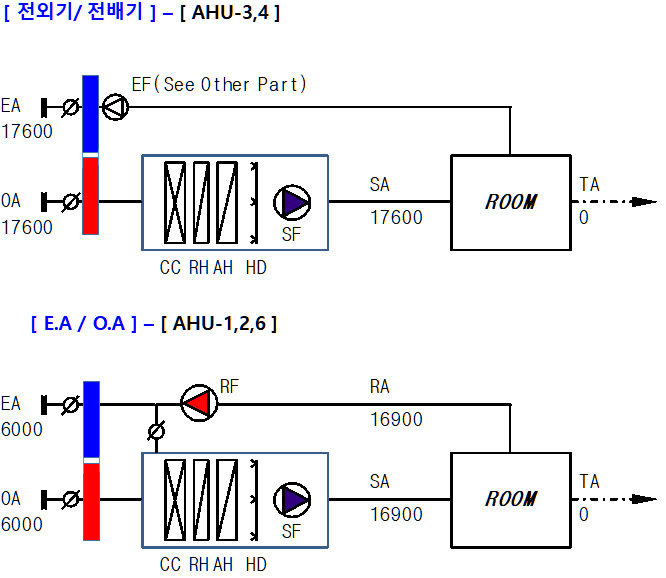

히트 파이프 설치 구성도

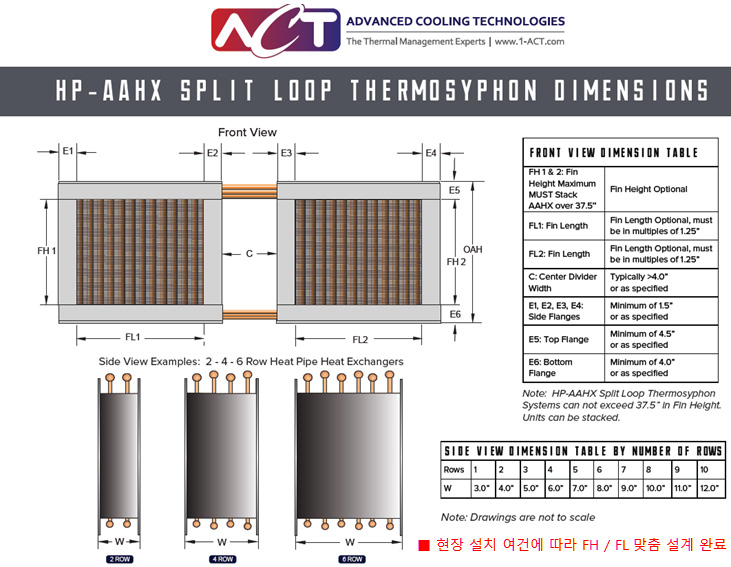

AAHX 모델 선정

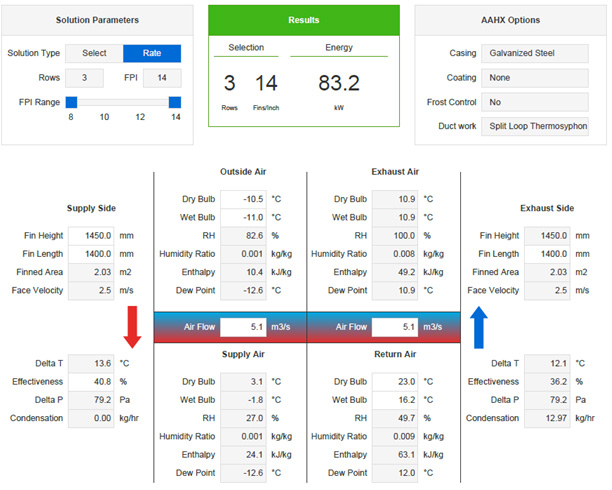

히트파이프 AAHX 설계(3Row) - Summer
[ 3Row14Fin) ] – 하절기 설계 예제
-
[ Heat Pipe E.A 폐열 Recovery 응용 ]
E.A & O.A 덕트에 연결 설치 한다.
34.2°C 48%RH O.A 공기가 히트 파이프를 통과하며 액체 상태의 R-134A냉매가 증발 하고 기체 상태로 상변화 시 발생하는 증발 잠열을 통과하는 공기로 부터 회수 하여 현열 4.6°C를 감온 시킨다.
(Pre-Cooling 역할)23.0°C 50%RH E.A 공기가 히트 파이프를 통과하며 기체 상태의 R-134A냉매는 응축 하며 제습 잠열 부하 및 현열 4.5°C를 승온 시킨다.
냉각 코일은 4.6°C 도 만큼의 Precooling 효과 만큼 에너지를 절감 한다.
- 히트 파이프 설치 시,
설계 조건에서 Pre-Cooling 약 △T= 4.6°C 의 에너지 회수가 가능 할 것으로 분석됨.
히트파이프 AAHX 설계(3Row) - Winter
[ 3Row14Fin) ] – 하절기 설계 예제
-
[ Heat Pipe E.A 폐열 Recovery 응용 ]
E.A & O.A 덕트에 연결 설치 한다.
-10.5°C 83%RH O.A 공기가 히트 파이프를 통과하며 기체 상태의 R-134A냉매가 응축 하고 액체 상태로 상변화 시 발생하는 응축 잠열을 통과하는 공기에 회수 하여 현열 13.6°C를 승온 시킨다.
(Pre-Heating 역할)난방 코일은 13.6°C 도 만큼의 Pre-Heating 효과 만큼 에너지를 절감 한다.
- 히트 파이프 설치 시,
설계 조건에서 Pre-Heating 약 △T= 13.6°C 의 에너지 회수가 가능 할 것으로 분석됨.
Sizing
